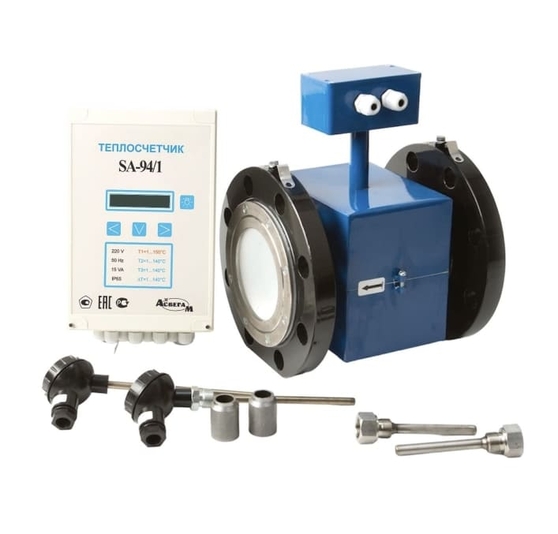

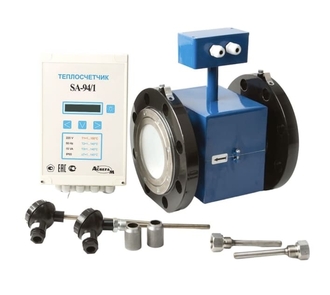

ТЕПЛОСЧЁТЧИК SA-94/1

Теплосчетчики SA-94/1 предназначены для измерений тепловой энергии, тепловой мощности, количества (объемного расхода (объема), массы) и параметров (температура, разница температур, давление) теплоносителя (воды) в системах тепло- и/или водоснабжения, а также для индикации, регистрации, хранения и передачи измерительной информации в закрытых и открытых системах теплоснабжения с установкой одного датчика расхода.

Теплосчетчик соответствует правилам учета тепла и ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № в ФИФ ОЕИ): № 96066-25

Заказать

Сертификат об утверждении типа средств измерений РФ.
Информация об утвержденном типе средств измерений.

Ду 15 мм – 400 мм

Доставка по всей России
Быстрая обработка заказов

Теплосчетчики обеспечивают выполнение следующих функций:

Теплосчётчики SA-94/1 могут быть применены на объектах теплоэнергетического, промышленного и коммунально-бытового комплекса в составе узлов учета, информационно-измерительных систем и измерительных комплексов.

Измерение объемного расхода, объема, температуры, разности температур и давления теплоносителя;
Вычисление количества тепловой энергии, тепловой мощности, массы теплоносителя,
средних температур и разности температур;
Архивирование часовых, суточных и месячных измеренных и вычисленных значений, емкость архива теплосчетчика не менее: часового – 60 суток; суточного – 6 месяцев, месячного (итоговые значения) – 3 года;
Ввод настроечных параметров и защиту данных от несанкционированного изменения;
Показания текущих, архивных и настроечных параметров на ЖКИ;
Ведение календаря и времени суток и учет времени работы.
Хранение в архиве энергонезависимой памяти теплосчетчика диагностической информации и накапливание следующих интервалов времени:
- штатной работы теплосчетчика, ч;
- действий нештатных ситуаций, ч.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Наименование параметра	Значение параметра Значение параметра
Средний срок службы, лет	12
Средняя наработка на отказ, час	75 000
Диапазон температуры окружающего воздуха, °С	от +5 до +55
Относительная влажность воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %	80
Диапазон измерений температуры измеряемой среды, °C,	от +1 до +150;
Диапазон измеряемых скоростей потока среды, м/с	от 1,0 до 10,00;
Напряжение питания переменного тока, В	220 +10%; - 15%; частотой (50 +/- 1) Гц.
Потребляемая мощность, ВА	не более 15.
Возможность сопряжения с каналами связи по стандартным интерфейсам	RS-232 или RS-422/RS-485

КРАТКИЕ ХАРАКТЕРИСТИКИ

Подробные метрологические и технические характеристики теплосчётчика SA-94/1 приведены в «Описании типа средств измерений. Теплосчётчики SA-94»

Состав теплосчётчика

Степени защиты теплосчётчика от внешних факторов

Вычислительный блок (ВБ) – 1 шт.;
Первичный измерительный преобразователь объемного расхода (преобразователь расхода электромагнитный (ПРЭ), для исполнений с диаметром условного прохода 300 и 400 мм используется счетчики жидкости VA исполнения VA2301, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № в ФИФ ОЕИ) 94341-25) – 1 шт.;
Первичные измерительные преобразователи разности температур (комплект из двух термопреобразователей сопротивления платиновых (КТСП) – 1 комплект;
Первичный измерительный преобразователь давления (ПД) с унифицированным выходным сигналом (силы постоянного тока) – от 0 до 2 шт.;

По стойкости к механическим воздействиям теплосчетчик выполнен в вибропрочном исполнении по ГОСТ Р 52931.
По защищенности от воздействия окружающей среды ПРЭ и ВБ соответствуют степени защиты IP65 по ГОСТ 14254.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха ПРЭ соответствуют группе исполнения С4, ВБ - группе В4, но в диапазоне температуры окружающего воздуха от 5 до 55 оС, по ГОСТ Р 52931.
По устойчивости и прочности к воздействию атмосферного давления теплосчетчики соответствуют группе исполнения P1 по ГОСТ Р 52931.

ПАРАМЕТРЫ ИСПОЛНЕНИЯ

КАРТА ЗАКАЗА

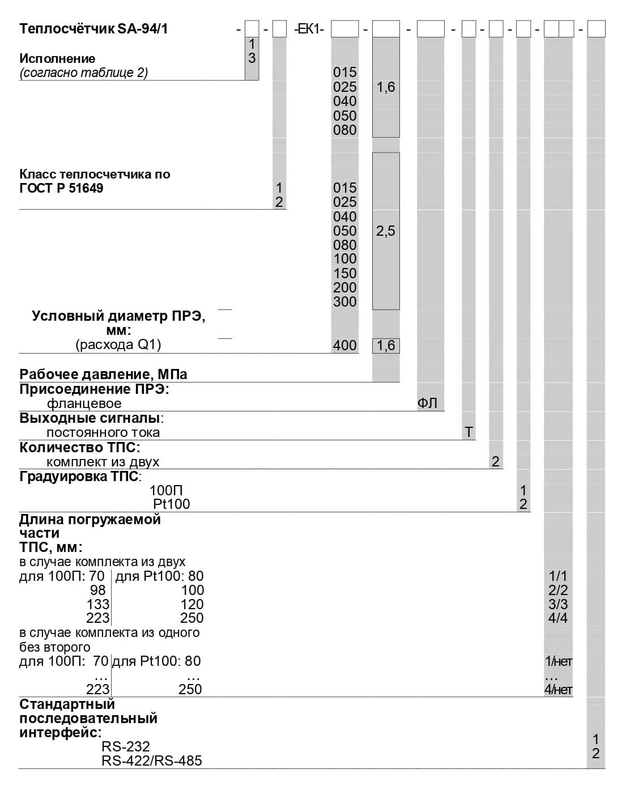

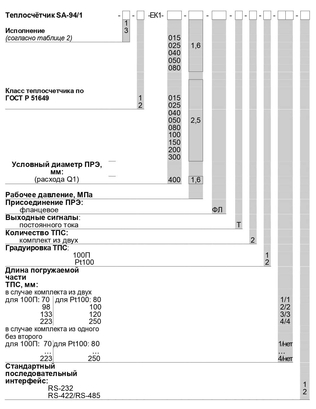

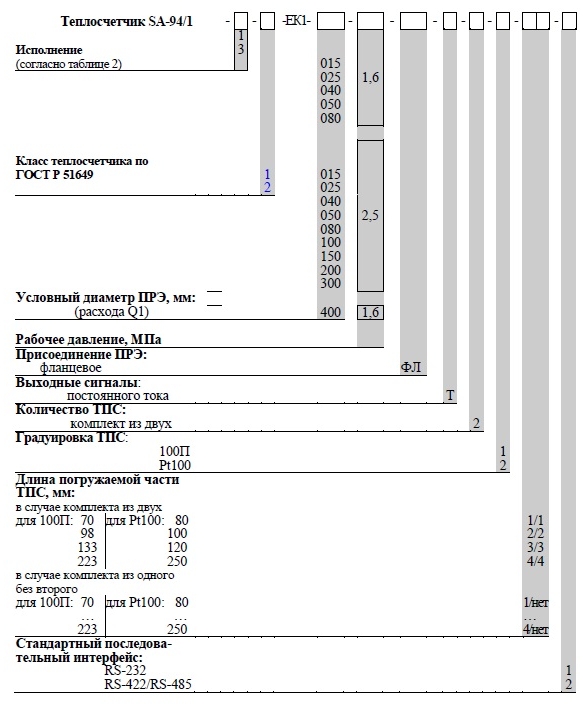

Переменные данные для заказа SA-94/1, SA-94/1А

Исполнение 1, класс 1, с ПРЭ исполнения ЕК1 условного диаметра 25 мм, на рабочее давление 1,6 МПа (16 кгс/см2), фланцевое присоединение, с двумя выходными электрическими сигналами постоянного тока, комплектом ТПС из двух, с номинальной статической характеристикой 100П, с длиной погружаемой части 70 мм, со стандартным последовательным интерфейсом RS-232.

Пример:
“Теплосчетчик SA-94/1-1-1-ЕК1-025-1,6-ФЛ-Т-2-1-1/1-1”:

При заказе теплосчётчика шифр формируется в соответствии с Таблицей

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ

Сертификат об утверждении типа средств измерений РФ № 96066-25;
Описание типа средств измерений. Теплосчётчики SA-94;
Паспорт. Теплосчётчик SA-94/1;
Технические условия. Теплосчётчики SA-94;
Руководство по эксплуатации. Теплосчётчик SA-94/1.

Поставка продукции ООО «АСВЕГА-М» осуществляется на условиях самовывоза со склада компании в городе Москве. Поставка продукции в регионы Российской Федерации и страны СНГ осуществляется транспортными компаниями по согласованию с заказчиком.

ДОСТАВКА
