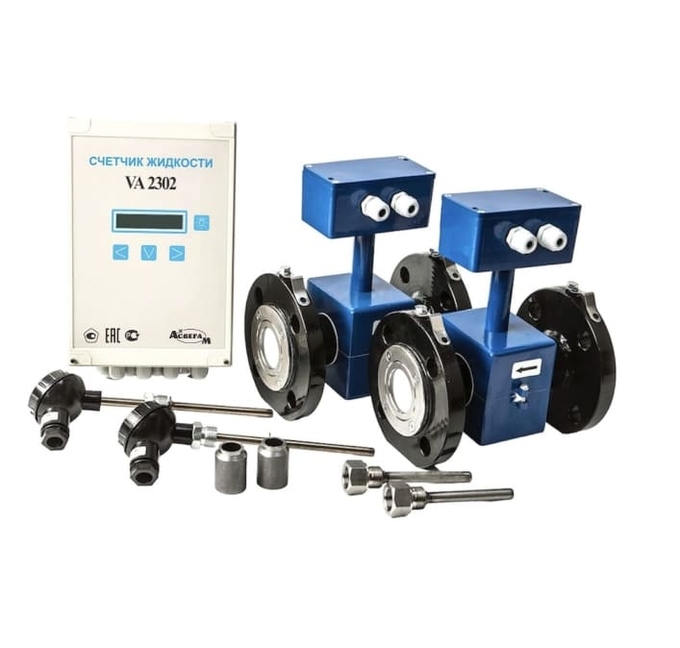

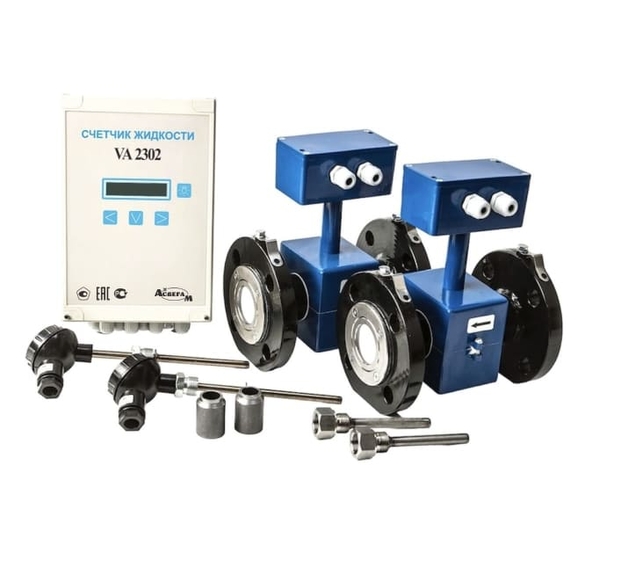

СЧЁТЧИК ЖИДКОСТИ VA 2302
Электромагнитный счетчик жидкости VA 2302 предназначен для измерения и индикации значений текущего расхода и объема электропроводной жидкости в системах тепло и водоснабжения, системах учета технологических жидкостей и жидких продуктов по двум независимыми каналами измерения.
В качестве измеряемой жидкости может быть питьевая вода, теплофикационная или сточная вода, технические кислоты, щелочи или рассолы, растворы различных веществ, в том числе пульпы с мелкодисперсными неферромагнитными частицами, и другие невзрывоопасные жидкости.
Счетчики рекомендованы к применению для коммерческого учета воды и теплоносителя на источниках теплоснабжения, в системах водо- и теплоснабжения жилищно-коммунального хозяйства и промышленных предприятий. Счетчики могут применяться в системах сбора данных, контроля и регулирования технологических процессов.
В качестве измеряемой жидкости может быть питьевая вода, теплофикационная или сточная вода, технические кислоты, щелочи или рассолы, растворы различных веществ, в том числе пульпы с мелкодисперсными неферромагнитными частицами, и другие невзрывоопасные жидкости.
Счетчики рекомендованы к применению для коммерческого учета воды и теплоносителя на источниках теплоснабжения, в системах водо- и теплоснабжения жилищно-коммунального хозяйства и промышленных предприятий. Счетчики могут применяться в системах сбора данных, контроля и регулирования технологических процессов.
Сертификат об утверждении типа средств измерений РФ № 94341-25.
Информация об утвержденном типе средств измерений.
Информация об утвержденном типе средств измерений.
Состав счётчика
Счетчик жидкости VA2301 комплектуется двумя ЭПР (электромагнитный преобразователь расхода) и ИВБ (два отдельных независимых каналов измерения объёма и объёмного расхода жидкости).
В состав счётчиков могут опционально входить датчики давления и температуры. При этом счётчик выполняет функции преобразователя величины сопротивления в значение температуры и величины входного тока в значение избыточного давления.
В состав счётчиков могут опционально входить датчики давления и температуры. При этом счётчик выполняет функции преобразователя величины сопротивления в значение температуры и величины входного тока в значение избыточного давления.
Вариант исполнения
Степени защиты
▪ Измерительно-вычислительные блоки (ИВБ) счетчиков изготавливаются в защищенном от попадания внутрь пыли и воды корпусе настенного исполнения. Степень защиты - IP65 по ГОСТ 14254-96.
▪ Электромагнитный преобразователь расхода (ЭПР) изготавливается со степенью защиты IP65 по ГОСТ 14254-96 (базовый вариант), или со степенью защиты IP68 по ГОСТ 14254-2015 (по заказу).
▪ Электромагнитный преобразователь расхода (ЭПР) изготавливается со степенью защиты IP65 по ГОСТ 14254-96 (базовый вариант), или со степенью защиты IP68 по ГОСТ 14254-2015 (по заказу).
Измерение и индикацию одного (VA2301) или двух (VA2302) объемных расходов;
Измерение и индикацию суммарных нарастающим итогом одного (VA2301) или двух (VA2302) объемов жидкости;
Вычисление и индикацию массового расхода и массы воды нарастающим итогом при наличии соответствующих датчиков температур;
Определение и индикацию времени работы счетчика в режиме измерения количества жидкости при функционировании без нештатных ситуаций, влияющих на результат измерения;
Архивацию часовых и суточных результатов измерений в энергонезависимую память;
Измерение и индикацию значений давления в двух трубопроводах при наличии соответствующих датчиков давления;
Измерение и индикацию до трех значений температуры жидкости при наличии соответствующих датчиков температур (при этом, одно (VA2301) или два (VA2302) значения температур участвуют в вычислении масс воды, протекающей в трубопроводах);
Выдачу результатов измерений объемного расхода и объема жидкости в виде выходных токовых электрических сигналов или сигналов в цифровой форме;
Индикацию даты с указанием года, месяца, числа и времени с указанием часов, минут, секунд;
Архивацию в энергонезависимую память нештатных ситуаций, возникающих в работе счетчика и работе системы, с указанием времени возникновения и окончания.
Измерение и индикацию суммарных нарастающим итогом одного (VA2301) или двух (VA2302) объемов жидкости;
Вычисление и индикацию массового расхода и массы воды нарастающим итогом при наличии соответствующих датчиков температур;
Определение и индикацию времени работы счетчика в режиме измерения количества жидкости при функционировании без нештатных ситуаций, влияющих на результат измерения;
Архивацию часовых и суточных результатов измерений в энергонезависимую память;
Измерение и индикацию значений давления в двух трубопроводах при наличии соответствующих датчиков давления;
Измерение и индикацию до трех значений температуры жидкости при наличии соответствующих датчиков температур (при этом, одно (VA2301) или два (VA2302) значения температур участвуют в вычислении масс воды, протекающей в трубопроводах);
Выдачу результатов измерений объемного расхода и объема жидкости в виде выходных токовых электрических сигналов или сигналов в цифровой форме;
Индикацию даты с указанием года, месяца, числа и времени с указанием часов, минут, секунд;
Архивацию в энергонезависимую память нештатных ситуаций, возникающих в работе счетчика и работе системы, с указанием времени возникновения и окончания.
Счетчики жидкости VA обеспечивают выполнение следующих функций:
ПАРАМЕТРЫ ИЗМЕРЕНИЙ
| Наименование параметра | Значение параметра Значение параметра |
| Условные проходы электромагнитного преобразователя расхода (ЭПР), DN | 15, 25, 40, 50, 80, 100, 150, 200, 300, 400 |
| Наибольший измеряемый объемный расход жидкости в зависимости от DN (Q наиб), м3/ч | от 6,0 до 5000 |
| Динамический диапазон измерений объемного расхода жидкости *, м3/ч | от 0,04Qнаиб. до Qнаиб. (1 : 25) от 0,02Qнаиб. до Qнаиб. (1 : 50) |
| Пределы допускаемой относительной погрешности измерений объема и объемного расхода по показаниям ЖКИ и цифровому выходному сигналу, %: | |
| - при скорости потока жидкости v < 1 м/с: | ±(0,25 + 0,25/v) |
| - при скорости потока жидкости 1 < v < 10 м/с: | ±0,6 |
| Диапазон измерений температуры жидкости, °С | от -40 до +150 |
| Пределы допускаемой абсолютной погрешности измерений температуры t (без учета погрешности датчиков температуры) по показаниям ЖКИ и цифровому выходному сигналу, °С | ±(0,2 + 0,001•|t|) |
| Диапазоны измерений избыточного давления измеряемой жидкости, МПа | от 0 до 0,4; от 0 до 0,6; от 0 до 1,0; от 0 до 1,6; от 0 до 2,5 |
| Пределы допускаемой приведенной к диапазону измерений погрешности преобразования выходного сигнала первичных преобразователей давления в значения давления (без учета погрешности датчиков давления) по показаниям ЖКИ и цифровому выходному сигналу, % | ±0,5 |
| Пределы допускаемой приведенной к диапазону измерений погрешности преобразования измеренных величин в выходной сигнал силы постоянного тока, % | ±1,0 |
| Диапазон скоростей потока жидкости, м/сек | 0,01 – 10,0 |
| Диапазон выходных электрических сигналов постоянного тока, мА | 0 – 5, 0 – 20, 4 - 20 |
| Диапазон температур жидкости в трубопроводах, °С | от - 40 до + 150 |
| Наибольшее избыточное давление измеряемой жидкости, МПа | 2,5 |
| Напряжение питания переменного тока с частотой 50 Гц | 220 + 10% / - 15% |
| Потребляемая мощность, Вт | не более 15 |
| Режим работы | круглосуточный круглосуточный |
| Средний срок службы, лет 12 | 12 |
МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
Сертификат об утверждении типа средств измерений РФ № 94341-25;
Описание типа средств измерений. Счётчики жидкости VA;
Паспорт. Счётчик жидкости VA 2302;
Технические условия. Счётчики жидкости VA;
Руководство по эксплуатации. Счётчик жидкости VA 2302.
Описание типа средств измерений. Счётчики жидкости VA;
Паспорт. Счётчик жидкости VA 2302;
Технические условия. Счётчики жидкости VA;
Руководство по эксплуатации. Счётчик жидкости VA 2302.
по ТУ 26.51.63-001-19911810-2024, где:
Х1 – исполнение счетчика: VA2301 или VA2302;
Х2 – исполнение ЭПР: 3 – ЕК1;
Х3 – условный проход DN ЭПР1;
Х4 – условный проход DN ЭПР2;
Х5 – рабочее давление, МПа: 1,6 или 2,5;
Х6 – наличие заземляющего электрода: 0 – нет, 1 – есть;

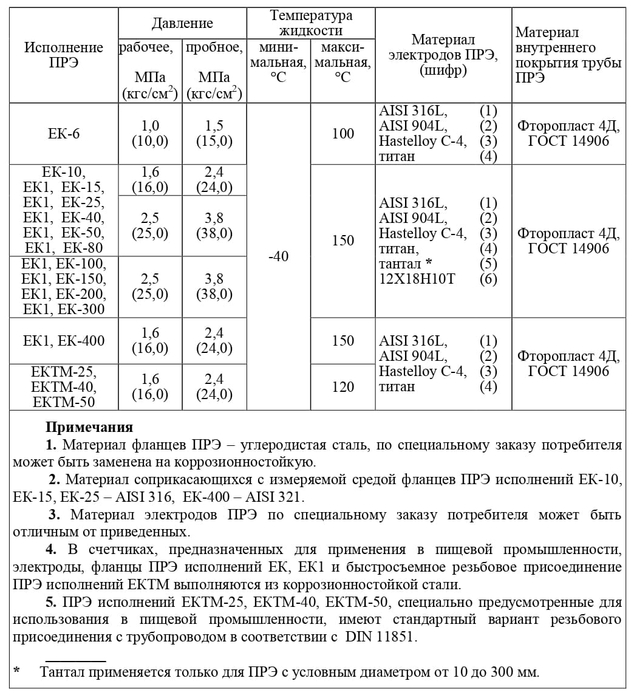

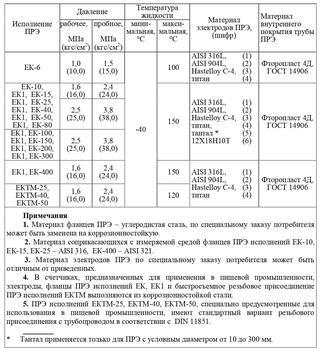

Х7 – материал электродов: код в соответствии с таблицей 4;
Х8 – материал фланцев ЭПР1: 1 – углеродистая сталь, 2 – коррозионностойкая сталь;
Х9 – материал фланцев ЭПР2: 1 – углеродистая сталь, 2 – коррозионностойкая сталь;
Х10 – выходные сигналы силы постоянного тока: 1 – от 0 до 5 мА, 2 – от 0 до 20 мА, 3 – от 4 до 20 мА;
Х11 – номинальная статическая характеристика (НСХ) термопреобразователя сопротивления (ТПС): 0 – ТПС отсутствуют; 1 – 100П (базовая), 2 – Pt100;
Х12 – вид интерфейса: 2 – RS-232, 4 – RS-422/RS-485.
Х1 – исполнение счетчика: VA2301 или VA2302;
Х2 – исполнение ЭПР: 3 – ЕК1;
Х3 – условный проход DN ЭПР1;
Х4 – условный проход DN ЭПР2;
Х5 – рабочее давление, МПа: 1,6 или 2,5;
Х6 – наличие заземляющего электрода: 0 – нет, 1 – есть;
Х7 – материал электродов: код в соответствии с таблицей 4;
Х8 – материал фланцев ЭПР1: 1 – углеродистая сталь, 2 – коррозионностойкая сталь;
Х9 – материал фланцев ЭПР2: 1 – углеродистая сталь, 2 – коррозионностойкая сталь;
Х10 – выходные сигналы силы постоянного тока: 1 – от 0 до 5 мА, 2 – от 0 до 20 мА, 3 – от 4 до 20 мА;
Х11 – номинальная статическая характеристика (НСХ) термопреобразователя сопротивления (ТПС): 0 – ТПС отсутствуют; 1 – 100П (базовая), 2 – Pt100;
Х12 – вид интерфейса: 2 – RS-232, 4 – RS-422/RS-485.

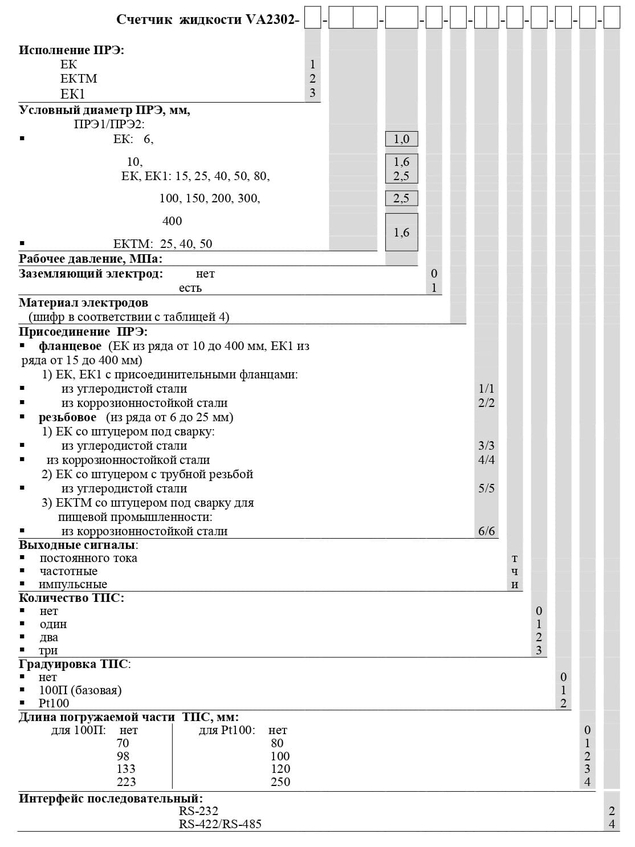

СТРУКТУРНАЯ СХЕМА ОБОЗНАЧЕНИЯ СЧЁТЧИКОВ ПРИ ЗАКАЗЕ:
Счетчик жидкости Х1-Х2-Х3/Х4-Х5-Х6-Х7-Х8/Х9-Х10-Х11-Х12
