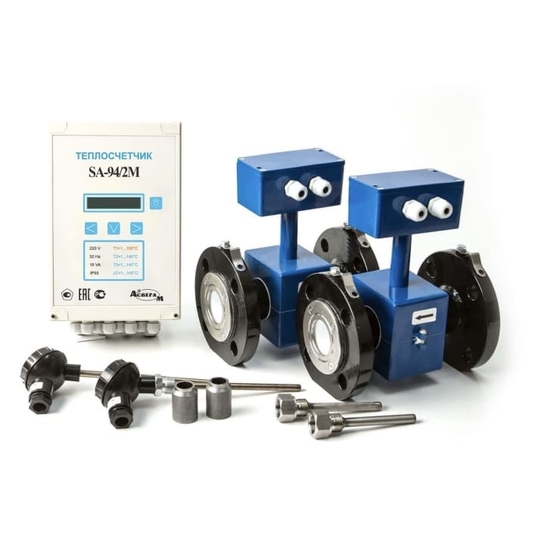

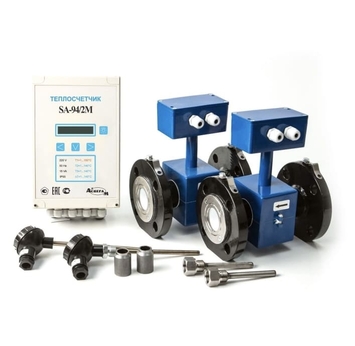

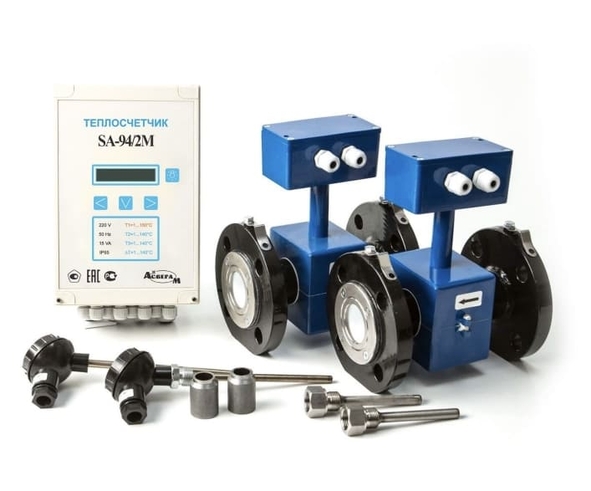

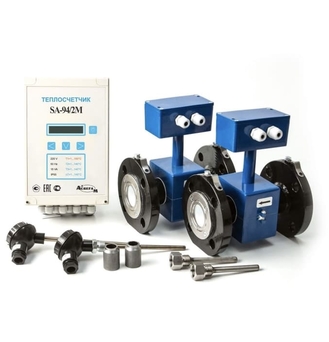

ТЕПЛОСЧЁТЧИК SA-94/2M
Теплосчетчики SA-94/2M предназначены для измерений тепловой энергии, тепловой мощности, количества (объемного расхода (объема), массы) и параметров (температура, разница температур, давление) теплоносителя (воды) в системах тепло- и/или водоснабжения, а также для индикации, регистрации, хранения и передачи измерительной информации в закрытых системах теплоснабжения с установкой двух датчиков расхода.
Теплосчетчик соответствует правилам учета тепла и ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № в ФИФ ОЕИ): № 96066-25
Теплосчетчик соответствует правилам учета тепла и ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № в ФИФ ОЕИ): № 96066-25
Сертификат об утверждении типа средств измерений РФ.
Информация об утвержденном типе средств измерений.
Информация об утвержденном типе средств измерений.
Доставка по всей России
Быстрая обработка заказов
Быстрая обработка заказов
Теплосчетчики обеспечивают выполнение следующих функций:
Теплосчётчики SA-94/2М могут быть применены на объектах теплоэнергетического, промышленного и коммунально-бытового комплекса в составе узлов учета, информационно-измерительных систем и измерительных комплексов.
Измерение объемного расхода, объема, температуры, разности температур и давления теплоносителя;
Вычисление количества тепловой энергии, тепловой мощности, массы теплоносителя,
средних температур и разности температур;
Архивирование часовых, суточных и месячных измеренных и вычисленных значений, емкость архива теплосчетчика не менее: часового – 60 суток; суточного – 6 месяцев, месячного (итоговые значения) – 3 года;
Ввод настроечных параметров и защиту данных от несанкционированного изменения;
Показания текущих, архивных и настроечных параметров на ЖКИ;
Ведение календаря и времени суток и учет времени работы.
Хранение в архиве энергонезависимой памяти теплосчетчика диагностической информации и накапливание следующих интервалов времени:
- штатной работы теплосчетчика, ч;
- действий нештатных ситуаций, ч.
Вычисление количества тепловой энергии, тепловой мощности, массы теплоносителя,
средних температур и разности температур;
Архивирование часовых, суточных и месячных измеренных и вычисленных значений, емкость архива теплосчетчика не менее: часового – 60 суток; суточного – 6 месяцев, месячного (итоговые значения) – 3 года;
Ввод настроечных параметров и защиту данных от несанкционированного изменения;
Показания текущих, архивных и настроечных параметров на ЖКИ;
Ведение календаря и времени суток и учет времени работы.
Хранение в архиве энергонезависимой памяти теплосчетчика диагностической информации и накапливание следующих интервалов времени:
- штатной работы теплосчетчика, ч;
- действий нештатных ситуаций, ч.
ОБЛАСТЬ ПРИМЕНЕНИЯ
| Наименование параметра | Значение параметра Значение параметра |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, час | 75 000 |
| Диапазон температуры окружающего воздуха, °С | от +5 до +55 |
| Относительная влажность воздуха при температуре +35 °С и более низких температурах без конденсации влаги, % | 80 |
| Диапазон измерений температуры измеряемой среды, °C, | от +1 до +150; |
| Диапазон измеряемых скоростей потока среды, м/с | от 1,0 до 10,00; |
| Напряжение питания переменного тока, В | 220 +10%; - 15%; частотой (50 +/- 1) Гц. |
| Потребляемая мощность, ВА | не более 15. |
| Возможность сопряжения с каналами связи по стандартным интерфейсам | RS-232 или RS-422/RS-485 |
КРАТКИЕ ХАРАКТЕРИСТИКИ
Подробные метрологические и технические характеристики теплосчётчика SA-94/2М приведены в «Описании типа средств измерений. Теплосчётчики SA-94»
Состав теплосчётчика
Степени защиты теплосчётчика от внешних факторов
Вычислительный блок (ВБ) – 1 шт.;
Первичный измерительный преобразователь объемного расхода (преобразователь расхода электромагнитный (ПРЭ), для исполнений с диаметром условного прохода 300 и 400 мм используется счетчики жидкости VA исполнения VA2301, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № в ФИФ ОЕИ) 94341-25) – 2 шт.;
Первичные измерительные преобразователи разности температур (комплект из двух термопреобразователей сопротивления платиновых (КТСП) – 1 комплект;
Первичный измерительный преобразователь давления (ПД) с унифицированным выходным сигналом (силы постоянного тока) – от 0 до 2 шт.;
Первичный измерительный преобразователь объемного расхода (преобразователь расхода электромагнитный (ПРЭ), для исполнений с диаметром условного прохода 300 и 400 мм используется счетчики жидкости VA исполнения VA2301, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (рег. № в ФИФ ОЕИ) 94341-25) – 2 шт.;
Первичные измерительные преобразователи разности температур (комплект из двух термопреобразователей сопротивления платиновых (КТСП) – 1 комплект;
Первичный измерительный преобразователь давления (ПД) с унифицированным выходным сигналом (силы постоянного тока) – от 0 до 2 шт.;
По стойкости к механическим воздействиям теплосчетчик выполнен в вибропрочном исполнении по ГОСТ Р 52931.
По защищенности от воздействия окружающей среды ПРЭ и ВБ соответствуют степени защиты IP65 по ГОСТ 14254.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха ПРЭ соответствуют группе исполнения С4, ВБ - группе В4, но в диапазоне температуры окружающего воздуха от 5 до 55 оС, по ГОСТ Р 52931.
По устойчивости и прочности к воздействию атмосферного давления теплосчетчики соответствуют группе исполнения P1 по ГОСТ Р 52931.
По защищенности от воздействия окружающей среды ПРЭ и ВБ соответствуют степени защиты IP65 по ГОСТ 14254.
По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха ПРЭ соответствуют группе исполнения С4, ВБ - группе В4, но в диапазоне температуры окружающего воздуха от 5 до 55 оС, по ГОСТ Р 52931.
По устойчивости и прочности к воздействию атмосферного давления теплосчетчики соответствуют группе исполнения P1 по ГОСТ Р 52931.
ПАРАМЕТРЫ ИСПОЛНЕНИЯ
КАРТА ЗАКАЗА

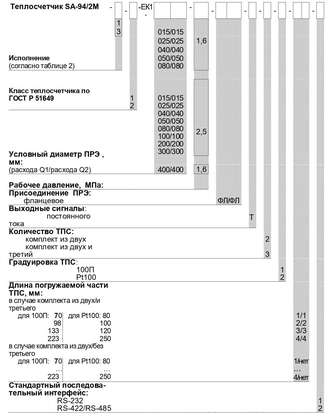

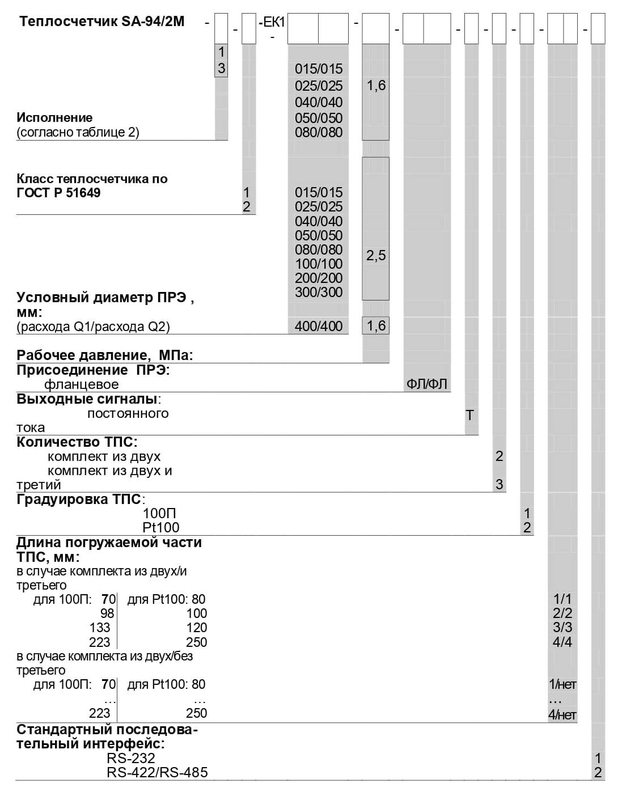

Таблица 1. Переменные данные для заказа SA-94/2М.

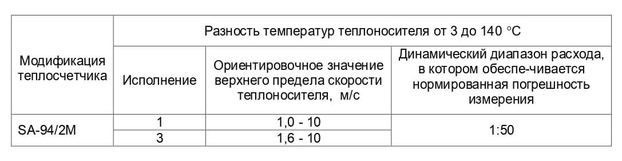

Таблица 2. Варианты исполнения теплосчётчика.
Теплосчетчик модификации SA-94/2М исполнения 1, класса 1, с ПРЭ исполнения ЕК1 условного диаметра 25 мм, на рабочее давление 1,6 МПа (16 кгс/см2), фланцевого присоединения с монтажными штуцерами с фаской, с двумя выходными электрическими сигналами постоянного тока, с комплектом из двух и третьего ТПС, с номинальной статической характеристикой 100П, с длиной погружаемой части 70 мм, со стандартным последовательным интерфейсом RS-232.
В случае заказа SA-94/2М без третьего ТПС в заказе меняется шифр количества ТПС и на месте длины погружаемой части третьего ТПС должно быть указано “нет”, например:
“Теплосчетчик SA-94/2М-1-1-ЕК1-025/025-1,6-ФЛ/ФЛ-Т-2-1-1/нет-1”.
В случае заказа SA-94/2М без третьего ТПС в заказе меняется шифр количества ТПС и на месте длины погружаемой части третьего ТПС должно быть указано “нет”, например:
“Теплосчетчик SA-94/2М-1-1-ЕК1-025/025-1,6-ФЛ/ФЛ-Т-2-1-1/нет-1”.
Внимание! При составлении заказа необходимо учесть, что у теплосчетчиков модификации SA-94/2М исполнения 3 два наименьших диапазона измерения расхода (см. таблицу 3) не калибруются и погрешность измерения в них не нормируется.
Пример:
“Теплосчетчик SA-94/2M-1-1-ЕК1-025/025-1,6-ФЛ/ФЛ-Т-2-1-1/нет-1”.
“Теплосчетчик SA-94/2M-1-1-ЕК1-025/025-1,6-ФЛ/ФЛ-Т-2-1-1/нет-1”.
Шифр теплосчётчика модификации SA-94/2М формируется в соответствии с Таблицей 1.
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ
Сертификат об утверждении типа средств измерений РФ № 96066-25;
Описание типа средств измерений. Теплосчётчики SA-94;
Паспорт. Теплосчётчик SA-94/2М;
Технические условия. Теплосчётчики SA-94;
Руководство по эксплуатации. Теплосчётчик SA-94/2М.
Описание типа средств измерений. Теплосчётчики SA-94;
Паспорт. Теплосчётчик SA-94/2М;
Технические условия. Теплосчётчики SA-94;
Руководство по эксплуатации. Теплосчётчик SA-94/2М.
